Выбор дизельного генератора (ДГУ) — ответственный шаг, от которого зависит стабильность электроснабжения вашего объекта. Неправильный расчет мощности генератора может привести к сбоям в работе оборудования, преждевременному износу техники и даже полной остановке производства. Эта статья поможет разобраться в тонкостях выбора подходящей мощности ДГУ, учитывая все нюансы нагрузок и необходимый запас. Информация будет полезна главному инженеру, прорабу, владельцу объекта в Минске или другом городе Беларуси, который сталкивается с задачей подбора надежного источника питания.

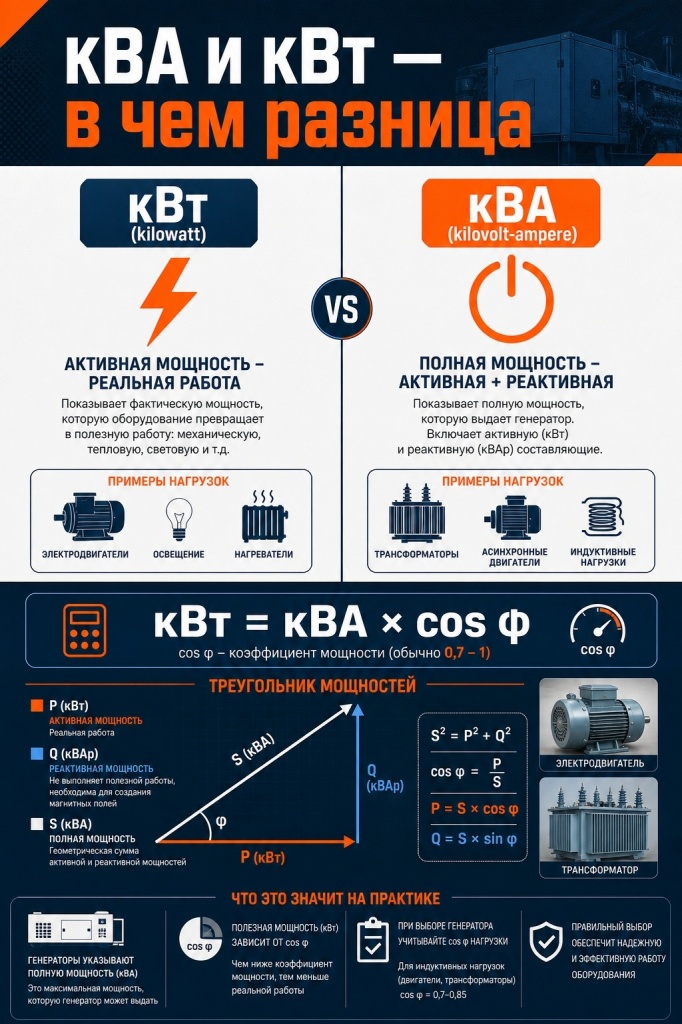

кВА и кВт — в чем разница
При выборе дизельного генератора часто возникает вопрос о том, что означают маркировки в кВА и кВт, и в чем их разница. КВт (киловатт) — это единица измерения активной мощности, то есть той части электрической энергии, которая реально совершает полезную работу, например, нагревает или освещает. кВА (киловольт-ампер) — единица измерения полной мощности, которая включает в себя как активную, так и реактивную мощность. Реактивная мощность необходима для создания магнитных полей в электродвигателях, трансформаторах и других устройствах с индуктивными элементами. Соотношение между этими мощностями определяется коэффициентом мощности, или cos φ. Он показывает, какая доля полной мощности является активной. Формула пересчета выглядит так: кВт = кВА × cos φ. Поскольку большинство ДГУ имеют cos φ близкий к 1, но не идеальный, их часто маркируют в кВА, указывая полную выдаваемую мощность.
Как посчитать суммарную нагрузку объекта
Точный расчет суммарной нагрузки — первый и самый важный этап подбора генератора. Он начинается с детальной инвентаризации всех потребителей электроэнергии на объекте. Необходимо составить перечень всего оборудования, которое будет подключено к ДГУ, и зафиксировать его номинальную мощность в кВт. Важно учитывать не только единичную мощность каждого прибора, но и одновременность их работы, а также особенности запуска, особенно если речь идет об оборудовании с электродвигателями.
Алгоритм расчета суммарной нагрузки:
- Проведите полную инвентаризацию всех электрических потребителей на объекте.
- Зафиксируйте номинальную мощность каждого потребителя в кВт.
- Учтите cos φ для каждого типа потребителя, особенно для индуктивных нагрузок, и при необходимости пересчитайте кВт в кВА.
- Определите максимальные пусковые токи для всех потребителей, имеющих электродвигатели или другие устройства, требующие кратковременного увеличения потребления энергии при запуске.
- Суммируйте номинальную мощность всех одновременно работающих потребителей, переводя их в кВА, если это необходимо.
- К полученной суммарной мощности добавьте запас в 20–30% для компенсации возможных пиковых нагрузок и обеспечения долговечности генератора.
- Сравните итоговое значение в кВА с моделями дизельных генераторов в каталоге, чтобы выбрать оптимальный вариант.
Этот запас особенно важен при наличии потребителей с электродвигателями, таких как насосы, компрессоры или строительная техника. Их пусковой ток может в несколько раз превышать номинальное значение, что требует от генератора кратковременной способности выдавать повышенную мощность. Без достаточного запаса генератор может не справиться с запуском оборудования, что приведет к его отключению или даже повреждению.
Пусковые токи и типы нагрузок
Различные типы нагрузок предъявляют разные требования к генератору, особенно в момент старта. Пусковой ток — это кратковременное увеличение потребляемой мощности, которое возникает при включении электроприборов, содержащих электродвигатели, компрессоры, сварочные аппараты или другие емкостные компоненты. Он может в 3–7 раз превышать номинальную потребляемую мощность. Поэтому при расчете мощности ДГУ необходимо учитывать этот фактор.
Типовые коэффициенты пусковых токов (отношение пускового тока к номинальному):
- Освещение (лампы накаливания, светодиодные): 1–1.1.
- Нагревательные элементы (ТЭНы, бойлеры): 1–1.5.
- Асинхронные двигатели (насосы, вентиляторы, станки): 3–5.
- Сварочные аппараты: 2–4.
- Башенные краны: 5–7.
- ИТ-оборудование (серверы, компьютеры): 1.5–3.
Исходя из этих данных, становится очевидно, что объекты со значительным количеством электродвигателей, таких как стройплощадка с кранами и насосами, или производственный цех с множеством станков, требуют наибольшего запаса мощности. Для таких объектов необходимо выбирать генератор с учетом этих пиковых нагрузок.
Примеры расчета для типовых объектов
Для наглядности рассмотрим несколько примеров расчета мощности дизельного генератора.

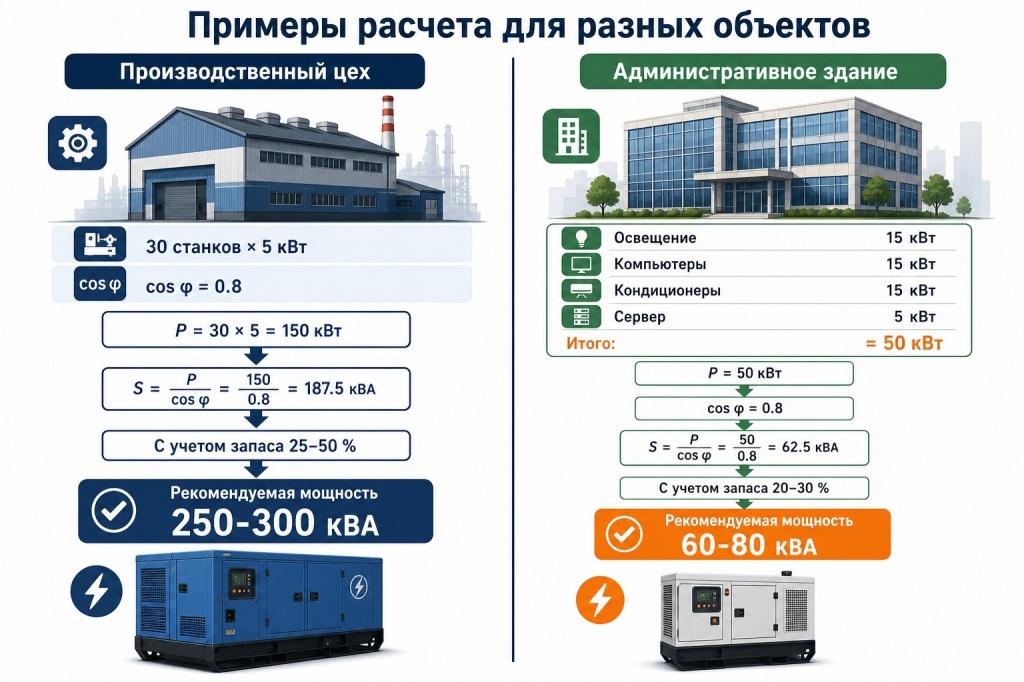

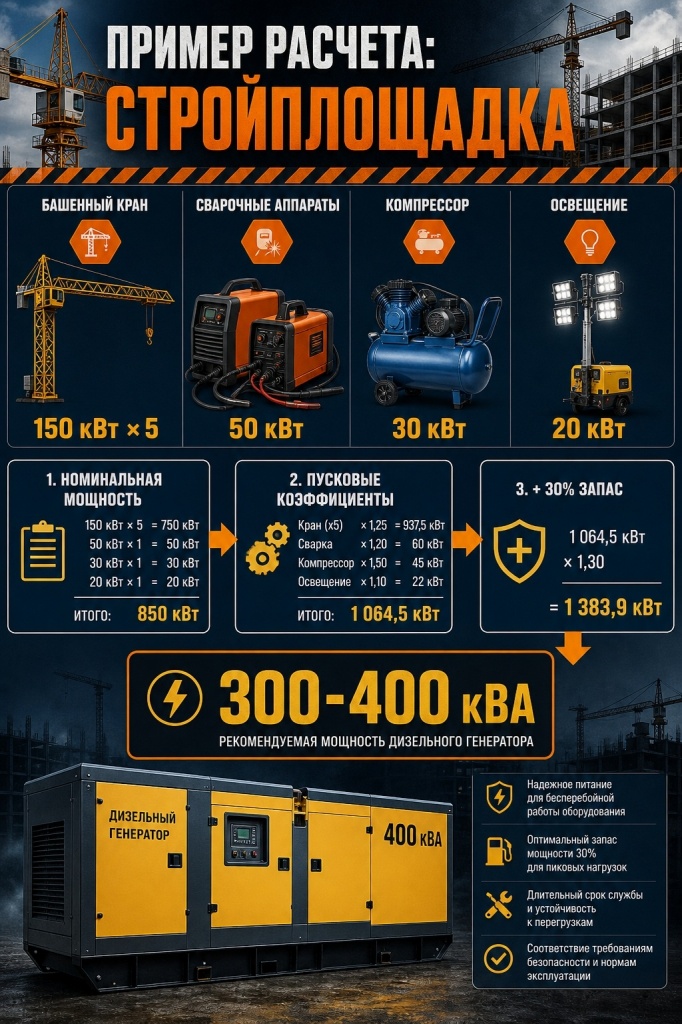

Для стройплощадки, где основными потребителями являются башенный кран (около 150 кВт с пусковым током до 5 раз выше номинала), сварочные аппараты (суммарно 50 кВт), компрессоры (30 кВт) и освещение (20 кВт), потребуется генератор мощностью не менее 300–400 кВА, учитывая пусковые токи и необходимый запас. Для производственного цеха с 30 станками, каждый по 5 кВт (cos φ=0.8), суммарная активная мощность составит 150 кВт, или полная мощность около 187.5 кВА. С учетом запаса в 30% и возможных пусковых токов, потребуется генератор на 250–300 кВА. Для резервного питания административного здания с освещением, компьютерами, системами кондиционирования и небольшим сервером (суммарная нагрузка около 50 кВт) достаточно генератора на 60–80 кВА.
В каталоге Teksan можно подобрать модели в диапазоне от 9 до 2800 кВА, учитывая конкретные требования к мощности.
Правильный расчет мощности дизельного генератора — это основа стабильной и безопасной работы оборудования. Ошибка в подборе приводит либо к перегрузке установки и аварийным отключениям, либо к переплате за избыточную мощность и повышенным расходам на эксплуатацию.
Генератор должен подбираться не «примерно», а на основе реальных параметров оборудования и режима работы объекта. Ошибка приводит либо к перегрузке установки и аварийным отключениям, либо к переплате за избыточную мощность и повышенным расходам на эксплуатацию. Грамотный расчет позволяет обеспечить бесперебойное питание, снизить нагрузку на систему и избежать лишних затрат.
